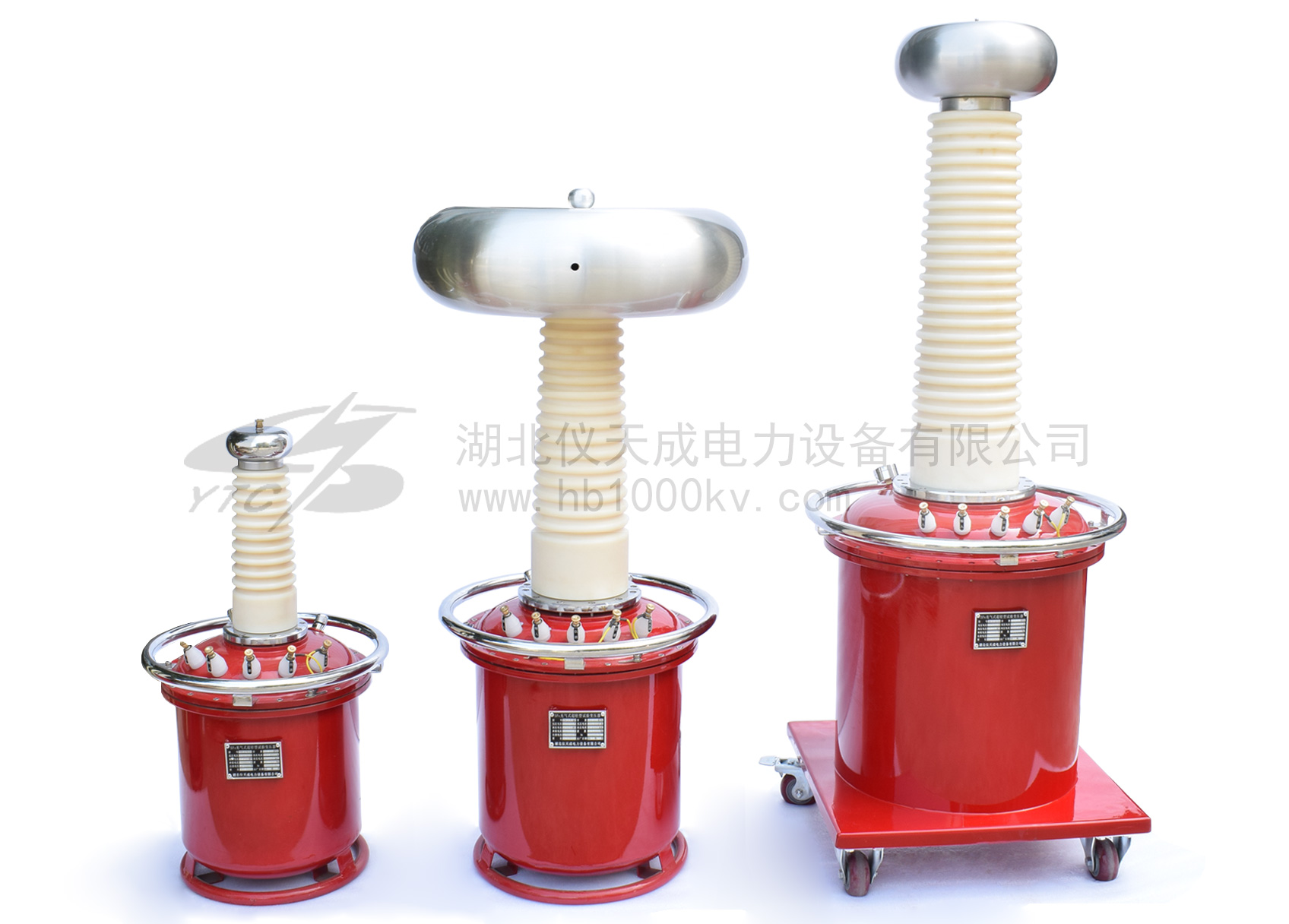

GYD干式試驗變壓器

        GYD干式試驗變壓器采用線圈環氧真空澆注而成,是進行絕緣強度耐壓試驗的重要設備,該試驗變壓器適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗。
        - 接線簡單直觀
        絕緣可靠性好
        具備良好的過電壓保護功能

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

       GYD干式試驗變壓器,利用先進的生產設備,采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝,和同類產品油浸式變壓器相比,明顯地降低重量,減少體積,在質量上提高了絕緣強度和抗?jié)癯潭龋⒂行У叵魅趿寺┐哦蟠蠹訌娏俗儔浩鞒惺茉囼灦搪冯娏鞯臎_擊能力。
       本系列產品具有重量輕,體積小,造型美觀,性能穩定,使用攜帶方便等特點,特別適用于現場操作使用,是國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。本系列產器適用于電力系統及各電力用戶現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
       儀器與同容量,同電壓的油浸式試驗變壓器相比,削弱了漏磁,提高了絕緣強度和抗?jié)衲芰?。并具有重量輕、體積小、性能穩定、使用攜帶方便、無滲漏油等優點。

產品特征:
1、
體積小、重量輕、結構緊湊,免維護;
2、接線簡單直觀,使用方便;
3、絕緣可靠性好,外形美觀;
4、有過電壓保護功能。

工作原理:
      GYD干式試驗變壓器輸入電壓為200V,利用電磁感應原理根據需要改變輸入電壓,即可獲得輸出高壓從零伏連續可調到額定值。
在作直流耐壓及泄露電流測試時,只要把高壓硅堆旋裝在高壓輸出端,即可改變輸入電壓,從而獲得不同值的直流高壓輸出。

產品別稱:高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓儀、干式試驗變壓器。


產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

基本技術指標:
項目 技術參數
額定輸入電流 50A
輸出電壓波形 正弦波
輸出波形畸變率 ≤1%
空載損耗 0.2%~0.35%
工頻耐壓水平 110kV/1min
阻抗電壓  <8%
電壓可調精 ±1%
電壓不穩定度 ≤1%
過電壓保護功能 表面溫升 <55℃
允許連續運行時間 2小時
間續運行時間 連續

不同規格技術參數:
規格型號 容量
(KVA)
輸入電壓(V) 輸出電壓(kV) 輸出電流
(mA)
輸出直流高壓(KV) 最大外型尺寸
(mm)
重量
(Kg)
GYD-1.5/50 1.5
200
(400)
50 30 /

250×180×370 13
GYD-3/50 3 60 330×270×550 30
  GYD-5/50 5 100 400×330×670 47
  GYD-6/50 6 120 400×330×680 47
 GYD-10/50 10 200 430×370×750 68
 GYD-20/50 20 400 470×370×750 85
 GYD-30/50 30 100 600 / 520×410×780 120
 GYD-5/100 5 50 430×370×1100 66
GYD-10/100 10 100 470×370×1100 77
GYD-20/100 20 200 520×410×1050 120
GYD-30/100 30 300 600×410×1050 160
GYD-50/100 50 500 650×460×1010 230

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES

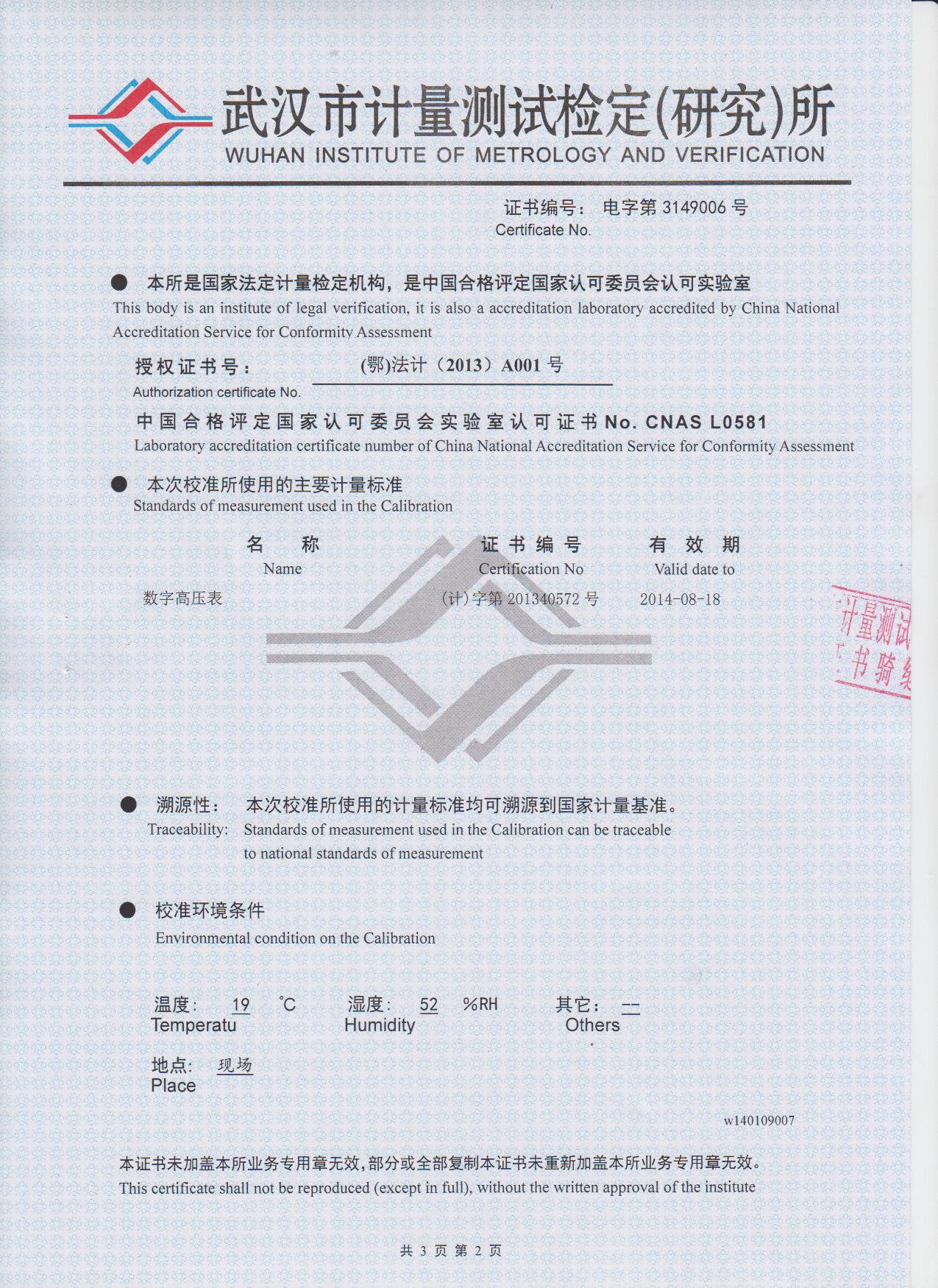

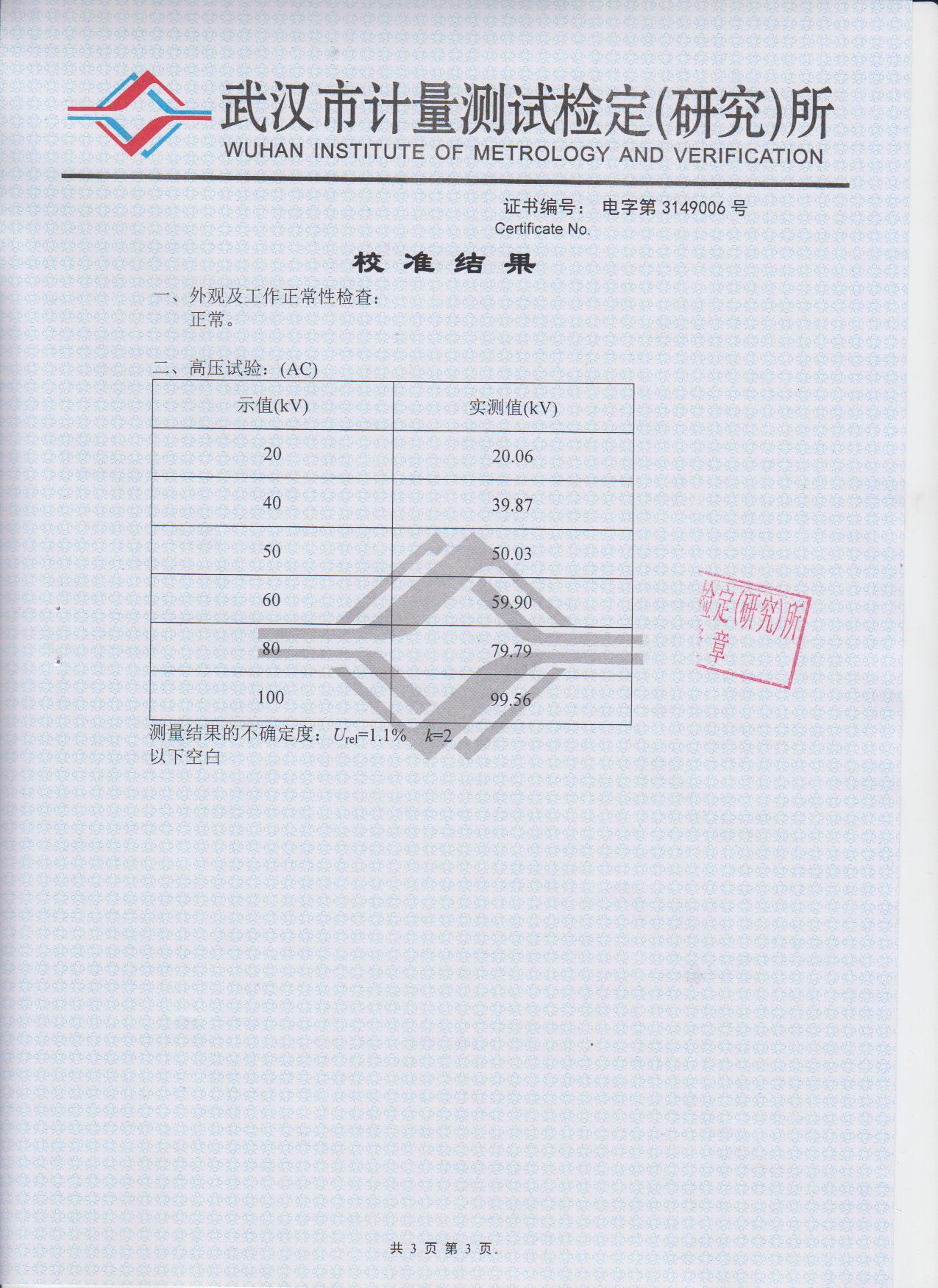

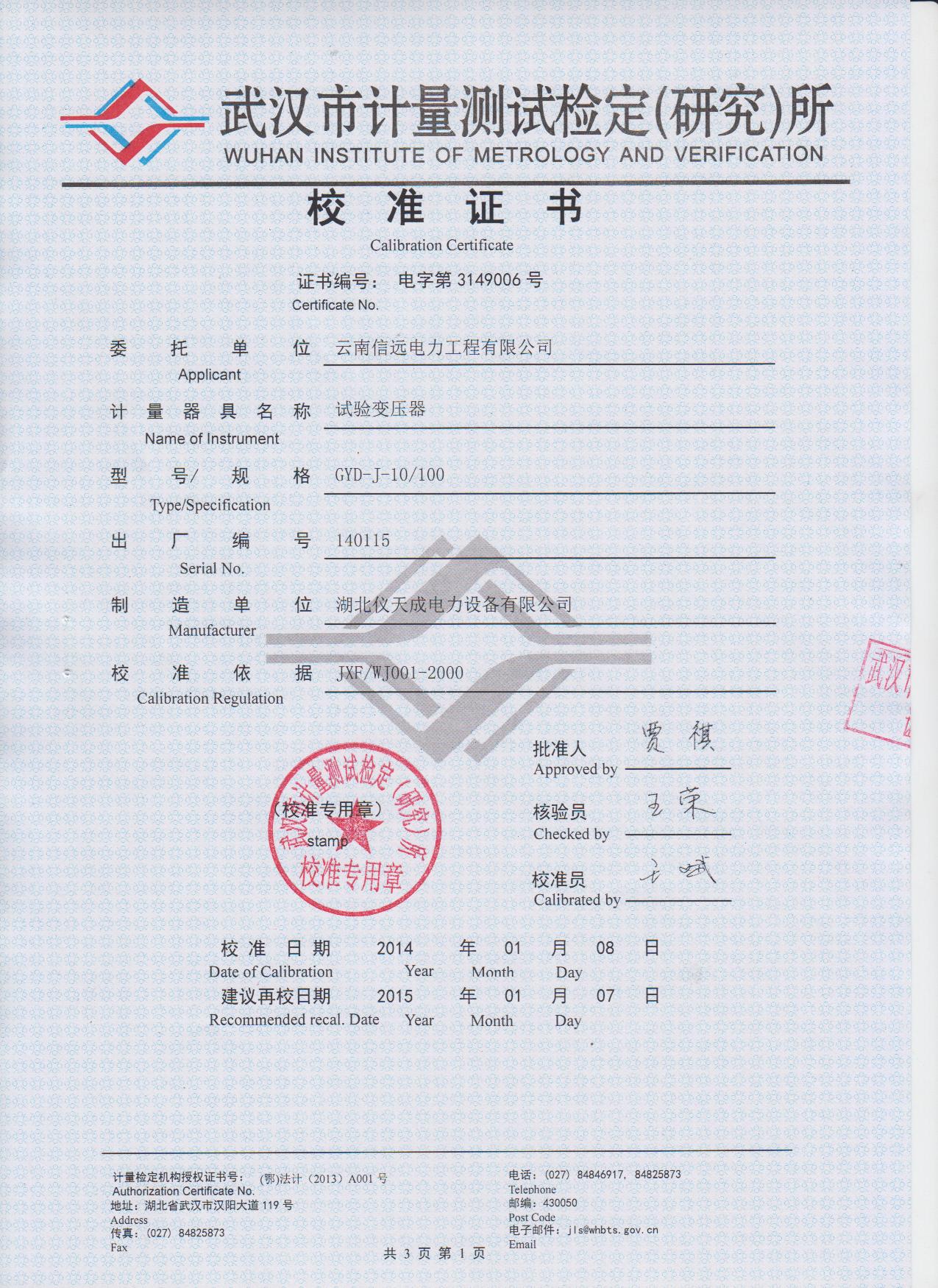

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
