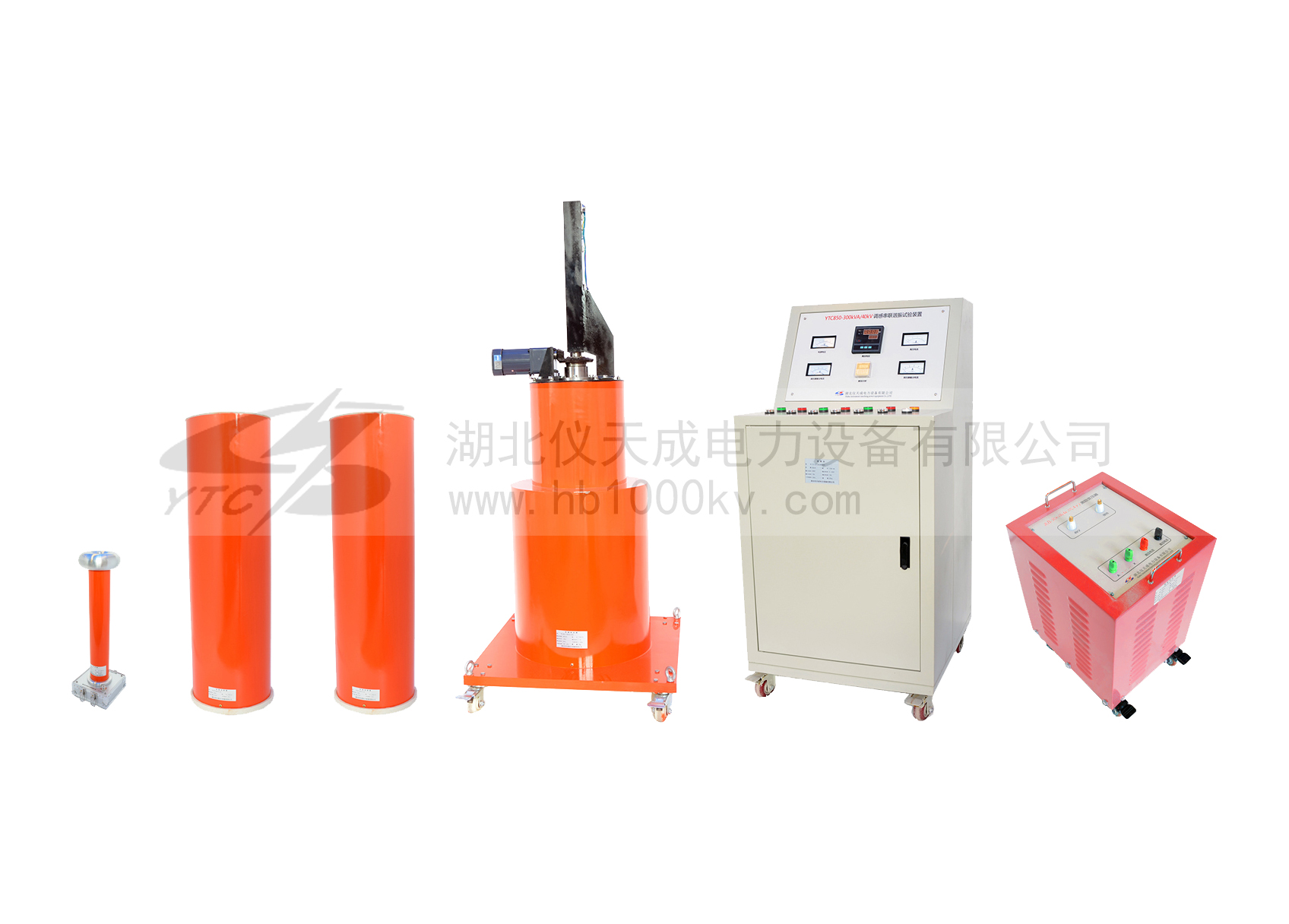

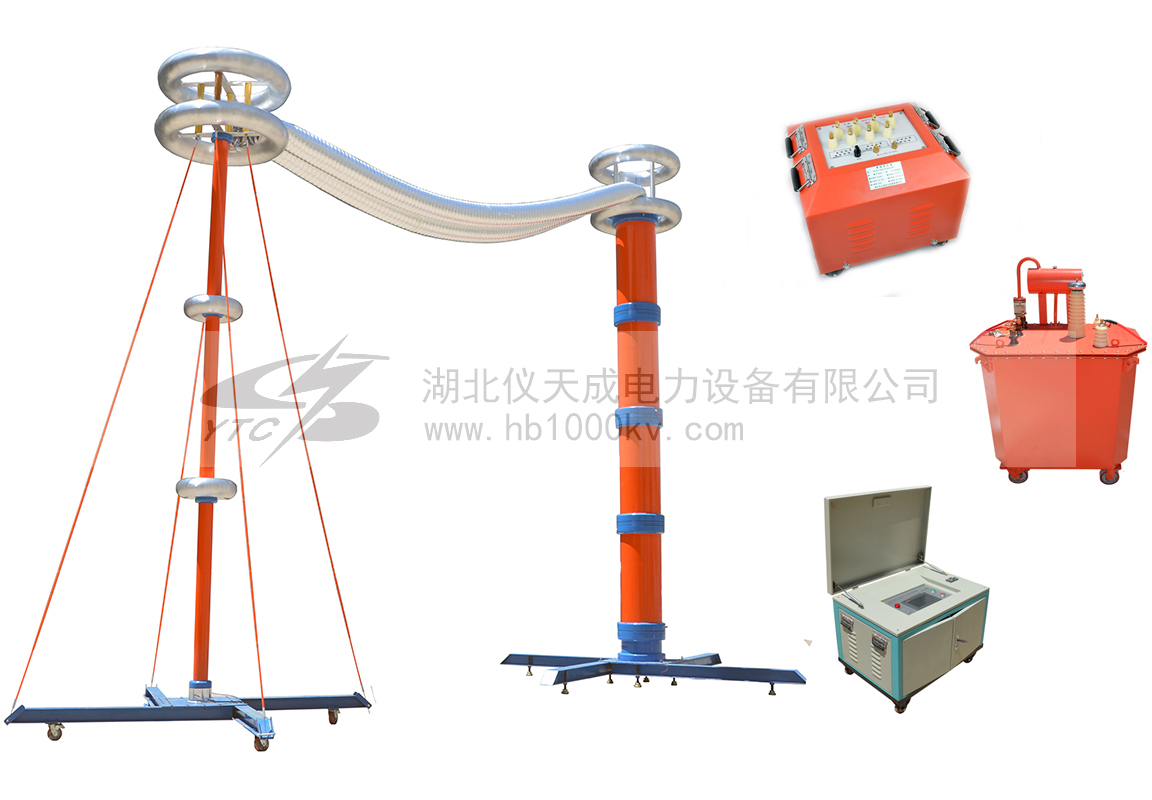

YTC851系列CVT串聯諧振檢驗用升壓裝置

        我公司開發的全自動CVT串聯諧振升壓試驗裝置,該裝置調諧、分段升壓全部按照設定的程序自動完成,大大降低了現場操作的難度,即使是沒有任何經驗的試驗人員,也可以順利完成效驗工作中的升壓過程。裝置分為一體式和分體式兩種,分別適用于車載、試驗室內及現場使用。
 - 采用金屬渦輪傳動結構,調節自如且耐磨損;
 - 全自動分階段升壓,配套效驗儀分階段升壓計時;
 -顯示低壓電壓、低壓電流、高壓電壓、分階段%比電壓及計時;
 -具備接線檢查、電容測試、資料查詢等菜單功能
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

主要技術特點:

具備接線檢查功能:可以自動檢測回路接線是否正確;
具備回路電容量測試功能:能夠測試回路總電容量;
全自動升壓功能:自動調諧,自動分段升壓,自動二次微調諧;
可調電抗器的設計采用鐵芯式結構,漆包導線繞組,干式硅膠澆注,電抗器采用玻璃絲纏繞
絕緣筒外殼,具有足夠的電氣機械強度、必要的散熱能力,電抗器外殼自帶可移動剎車底座,方便現場操作。
可調電抗器采用渦輪減速電機調節鐵芯間隙,以改變其電感量。
可調電抗器鐵芯電動無極調節,使用戶快捷的找到諧振點。
可調電抗器采用特殊調節結構,大大降低了調感式結構固有噪音。


產品別稱:變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、CVT諧振、CVT檢驗用諧振升壓裝置

設備技術性能:

輸出電壓波形好,回路處于工頻諧振狀態,對工頻基波電流呈低電抗,而對其他諧波電流呈高電抗,有優良的濾波性能。
需要電源容量小。由于回路呈諧振狀態,輸出容量是所需電源容量的Q倍,品質因數Q值可達20~80。
當試品發生擊穿,回路失諧,電抗器立即起到限制短路電流作用,回路電流只有正常工作電流的1/Q,不會加劇對被試品的破壞。
本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值,
電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。
電抗器在諧振裝置工作時對應的負荷和時間下,繞組溫升不大于65K。
調感電抗器操作性能平穩、靈敏、無卡澀,并可連續可調,氣隙位置指示與電感值有對應關系,指示位置應正確、可靠。
 電抗器操作系統的連接為軟連接,具有一定的調節范圍。

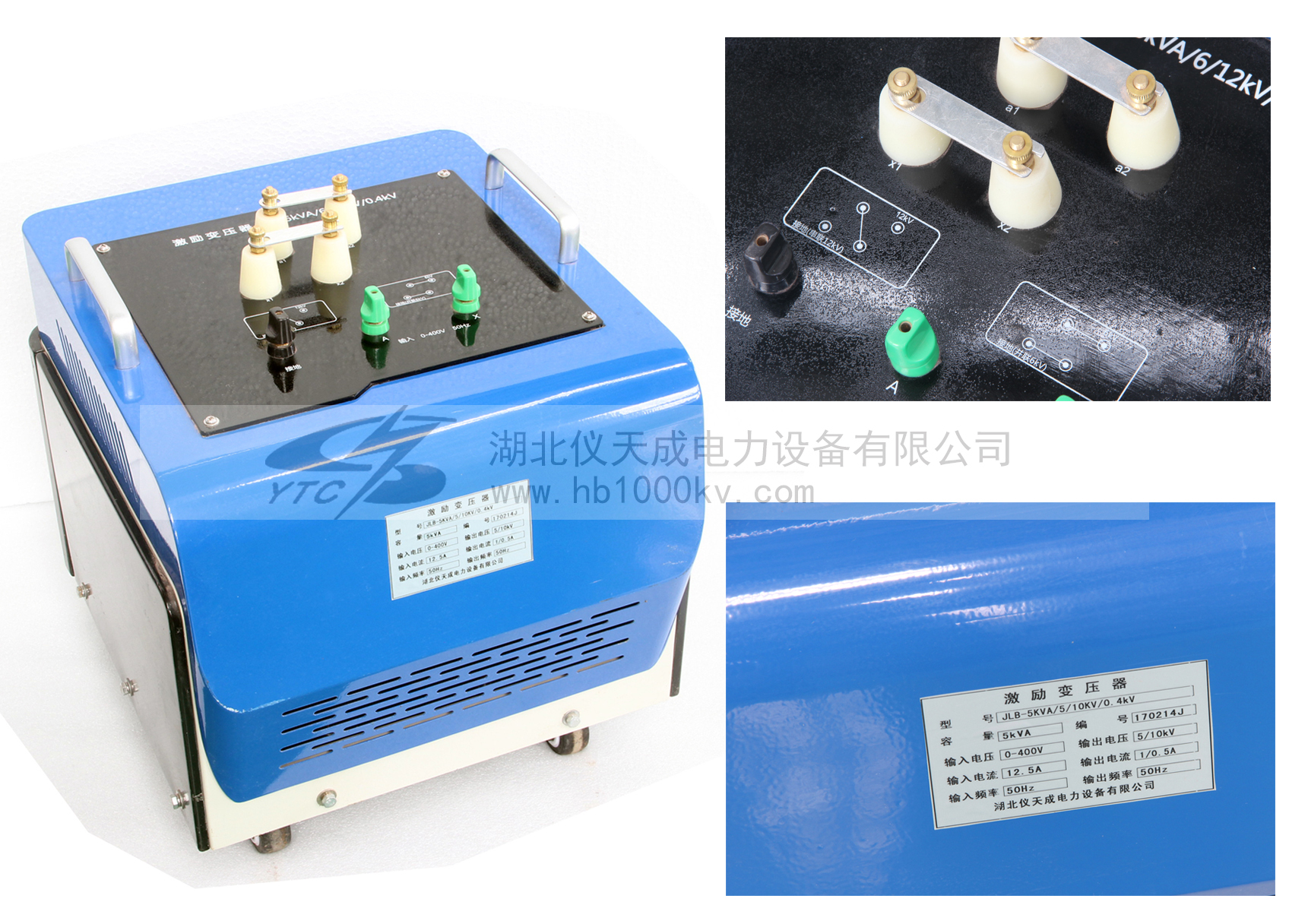

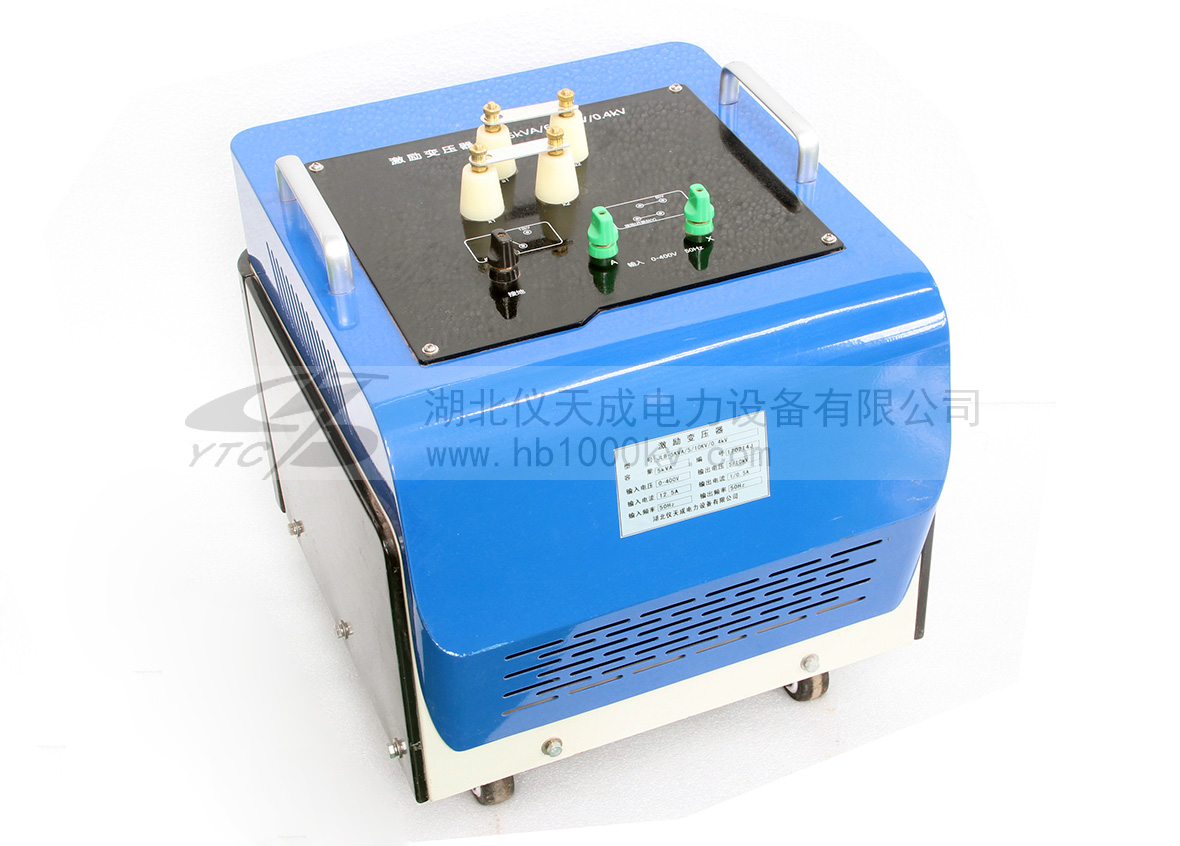

勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min,不發生閃絡、擊穿。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

YTC851(C)全自動CVT諧振升壓裝置產品介紹:基本技術參數
型號 額定容量 (KVA)  輸入電源
(V)
額定電壓
(kV)
額定電流
(A)
工作頻率
(Hz)
波形畸變率 工作時間 溫 升 品質因素 測量精度
110kV CVT諧振升壓裝置諧振升壓裝置 40 220/380 80 0.5 50 輸出電波形畸變率
≤1%


額定負載下允許連續15min
過壓1.1倍1分鐘


額定負載下連續運行15min后溫≤65K



裝置自身Q≥15(f=50Hz)

系統有效值1.5級
220kV CVT諧振升壓裝置諧振升壓裝置 80 220/380 160 0.5
500kV CVT諧振升壓裝置諧振升壓裝置 360 380 360 1
1000kV CVT諧振升壓裝置諧振升    1050壓裝置 1050 380 700 1.5
一體式可調電抗器技術參數
項目 技術參數
額定工作電壓 160kV-700kV
額定工作電流 0.5A、1A、1.5A
額定電感量范圍 480-1050H
額定調節間隙范圍 0-140mm
連續工作時間 15min
溫    升 小于60度
工作頻率 50Hz
可調電抗器尺寸 Ф500*1500mm

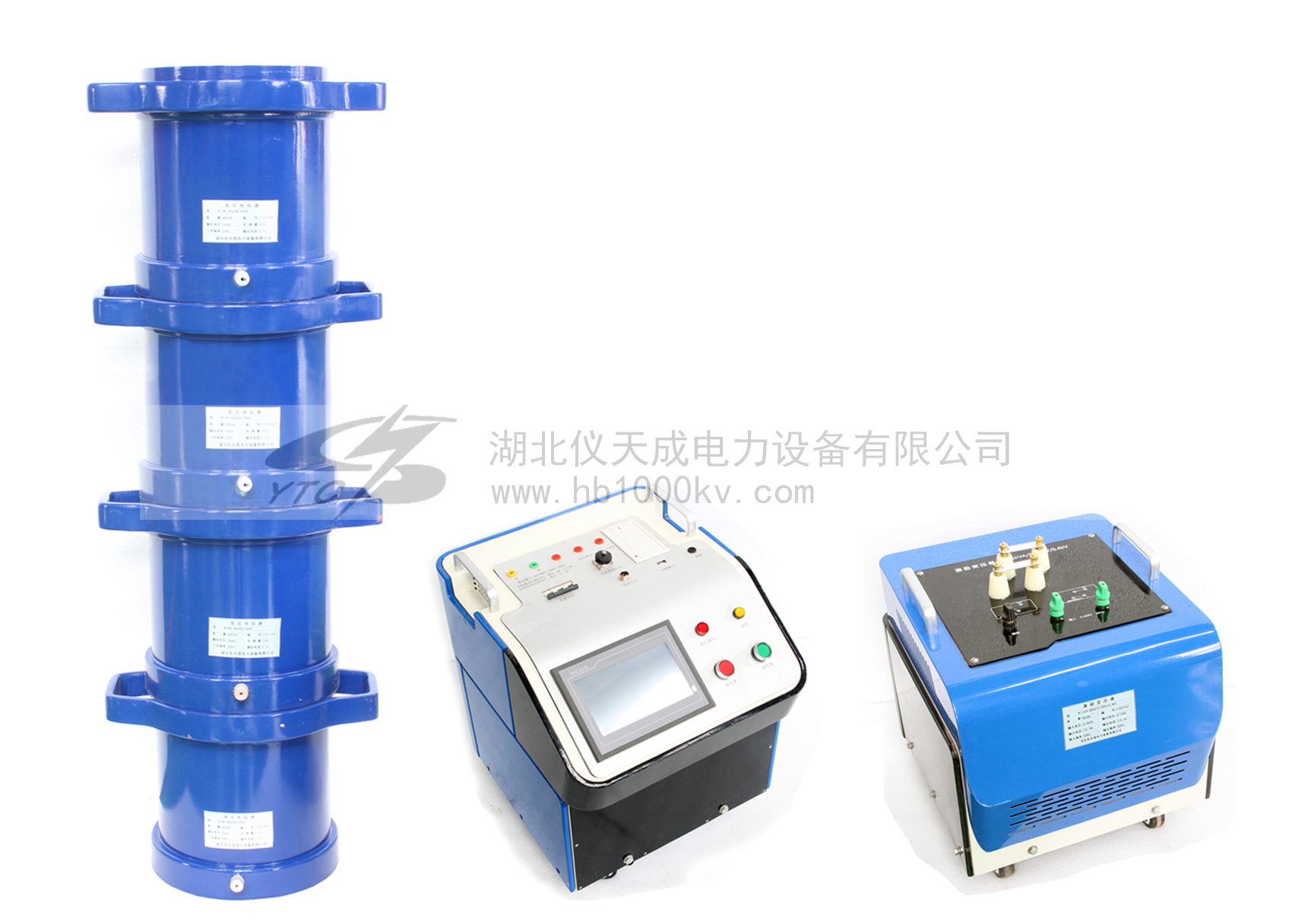

分體式可調電抗器技術參數
項目 技術參數
額定容量 20kVA
額定電壓 40kV
額定電流 0.5A
品質因素 Q≥16
額定電感量范圍 252H±20%
連續工作時間 15min
可調電抗器尺寸 Ф280*600mm
重    量 約60kg/節

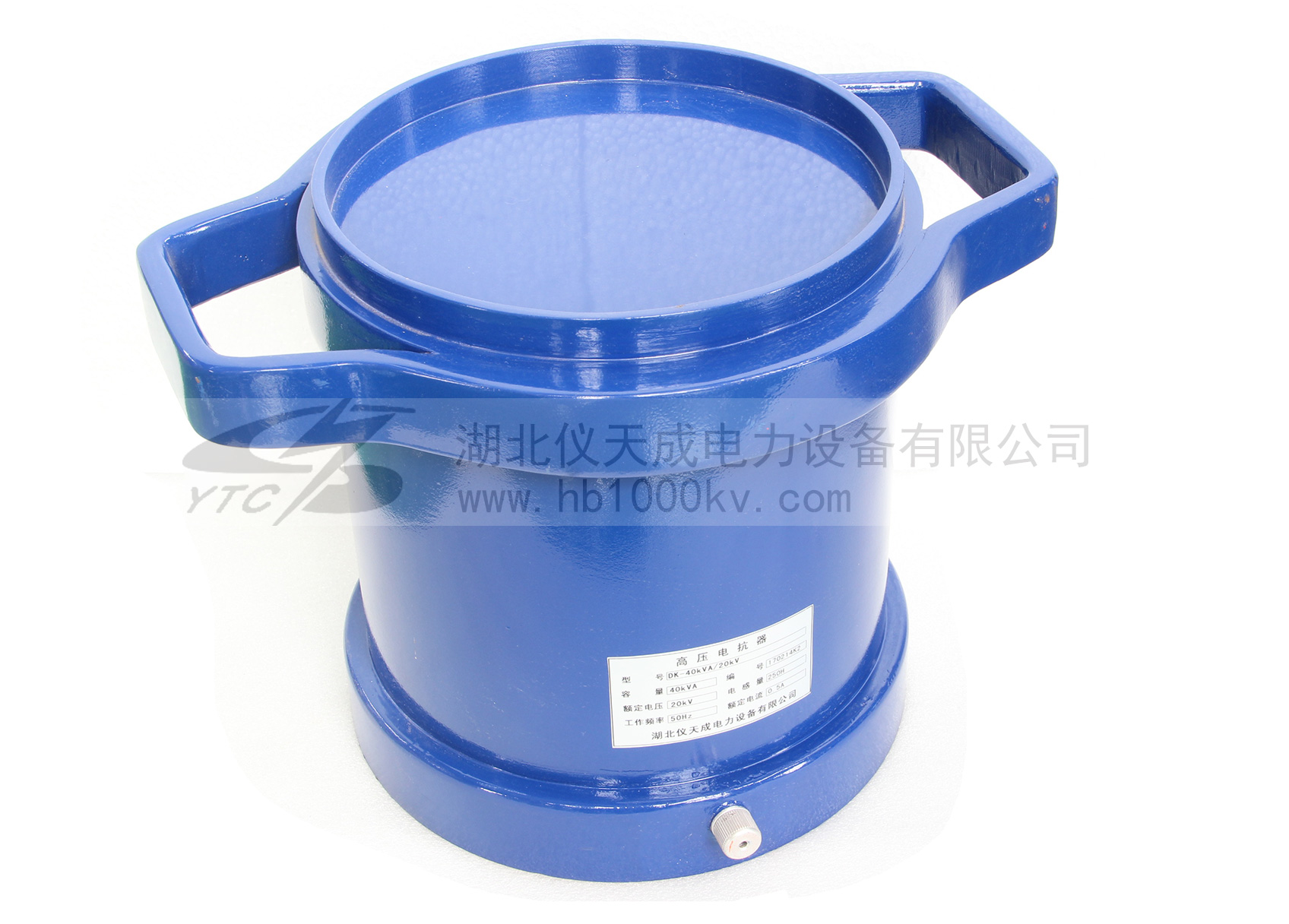

分體式固定電抗器技術參數
項目 技術參數
額定容量 20kVA
額定電壓 40kV
額定電流 0.5A
品質因素 Q≥16
電感量 232H
連續工作時間 15min
可調電抗器尺寸 Ф280*335mm
重    量 約35kg/節

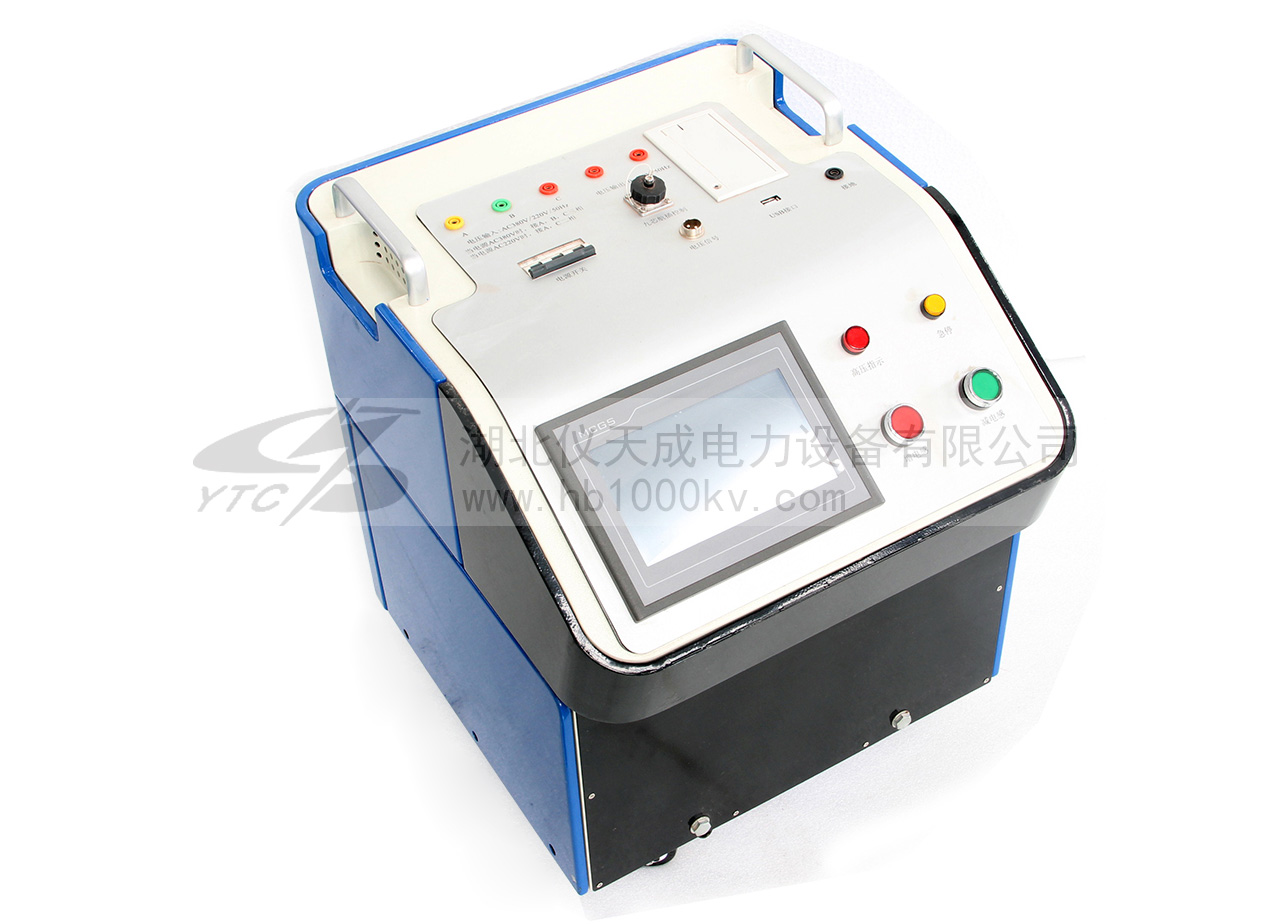

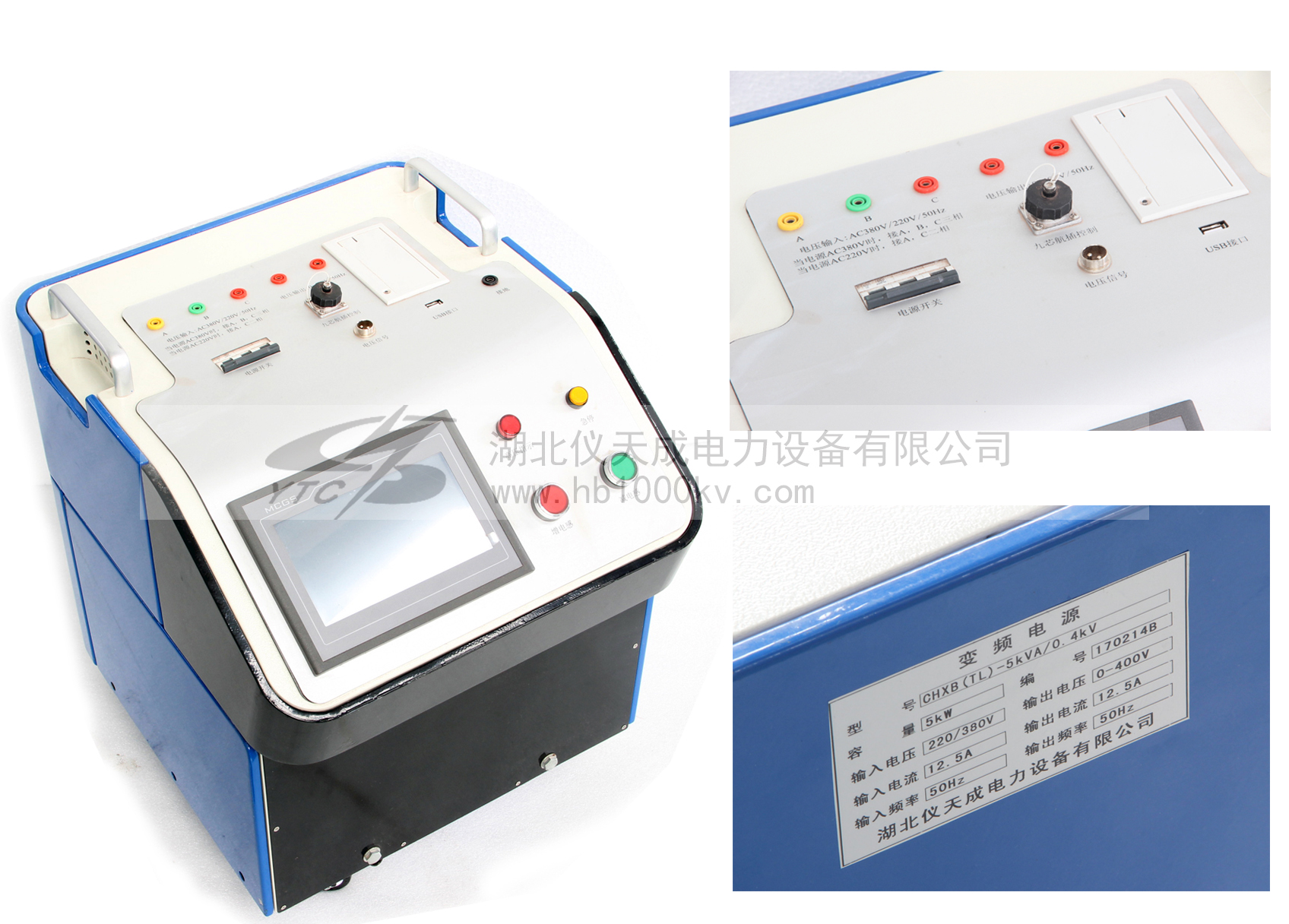

控制箱技術參數:
項目 技術參數
額定輸出容量 5kVA-60kVA
工作電源 220/380V±10%V  工頻
輸出電壓 0 - 250V/400V
額定輸出電流 25A-150A
運行時間 額定容量下連續15min
溫升 額定容量下連續運行15min元器件最高溫≤65K
噪聲水平 ≤50dB
重  量 約12kg
更多詳細CVT串聯諧振技術參數,請下載說明書閱讀

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
