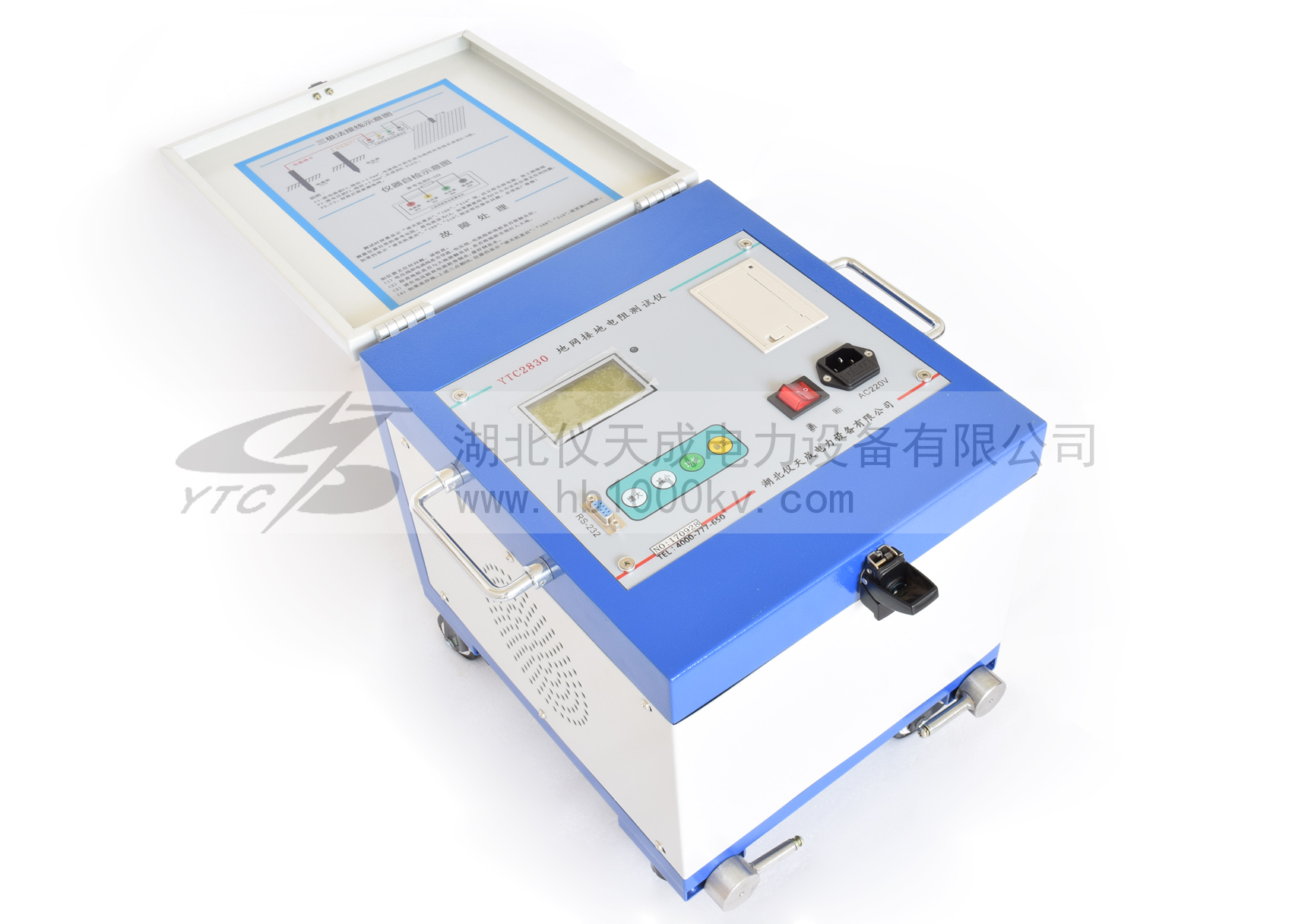

YTC2830大地網接地電阻測試儀

        YTC2830大地網接地電阻測試儀,可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型。
        適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。

        - 抗干擾性強,測量數據準確
        - 精度高,基本誤差僅0.005Ω
        功能強大,操作簡單
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
       YTC2830大地網接地電阻測試儀,采用了新型變頻交流電源,并采用了微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本。
          本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型。
          本儀器采用異頻抗干擾技術,能在強干擾環境下準確測得工頻50Hz下的數據。測試電流5A,不會引起測試時接地裝置的電位過高,同時它還具有極強的抗干擾能力,故可以在不停電的情況下進行測量。

產品別稱:地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀。

產品特征:
1、測量的工頻等效性好。測試電流波形為正弦波,頻率僅與工頻相差為5Hz,使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量,配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。
3、精度高?;菊`差僅0.005Ω,可用來測量接地阻抗很小的大地網。
4、功能強大??蓽y量電流樁,電壓樁,接地電阻,跨步電壓,接觸電壓。
5、操作簡單。全中文菜單式操作,直接顯示出測量結果。
6、布線勞動量小,無需大電流線。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
接地阻抗技術指標 測量范圍 0~200Ω(含電流樁阻抗)
分辨率 0.001Ω
分辨誤差 ±(讀數×1%+0.005Ω)
最大輸出電壓 AC 400V (45Hz、55Hz,雙頻,正弦波)
最大輸出電流 AC 5A (45Hz、55Hz,雙頻,正弦波)
電流輸出檔位 5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一檔,共9檔
抗干擾能力 抗工頻50Hz電壓10V
測量線要求 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
供電電源 AC220V±10%,50Hz
儀器尺寸 295×340×310
儀器重量 30kg
土壤電阻率技術指標 測量范圍 0~1000Ω · m(歐姆 · 米)
測量精度 ±2%
分辨率 0.01Ω · m

應用領域 APPLICATION FIELD

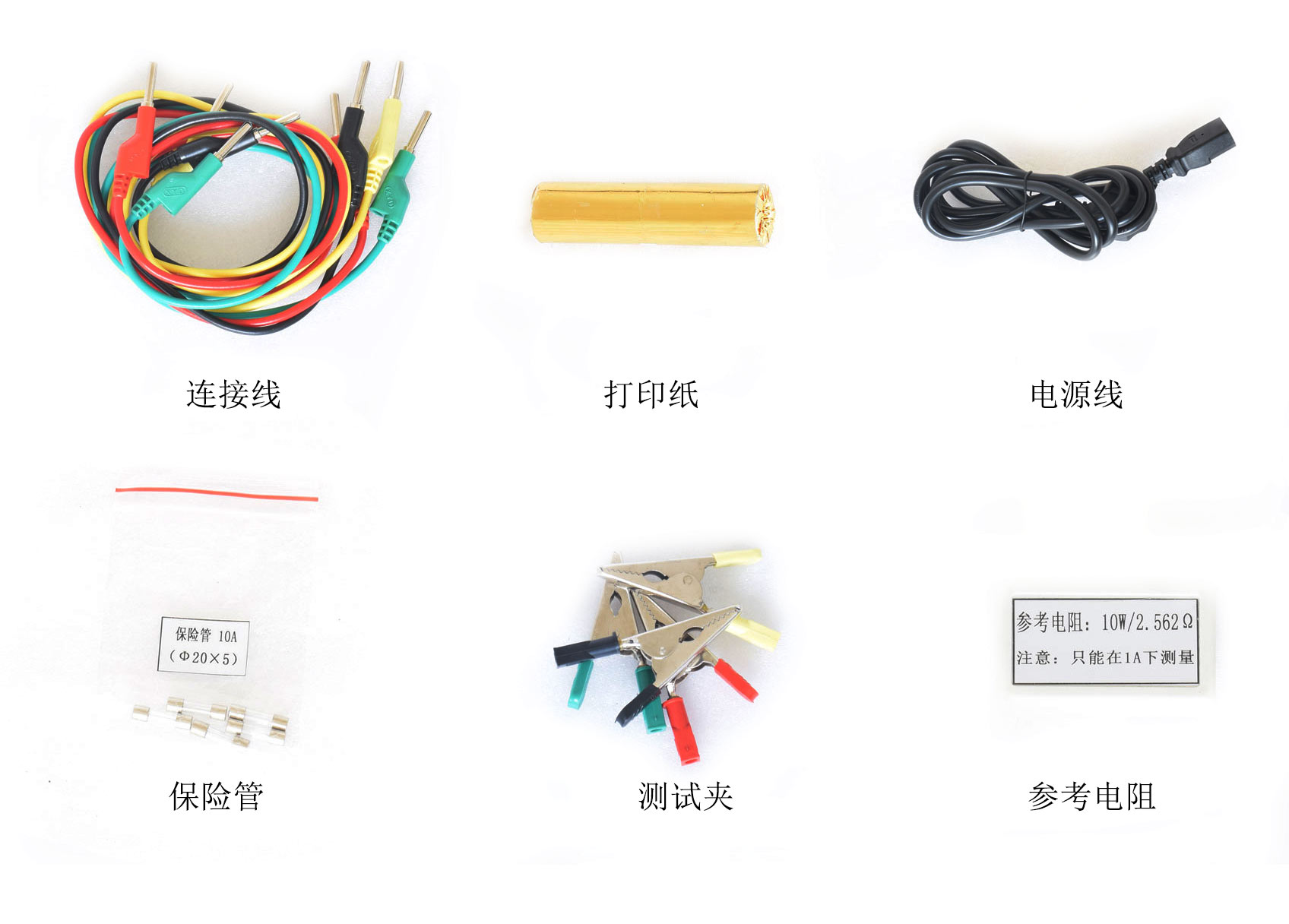

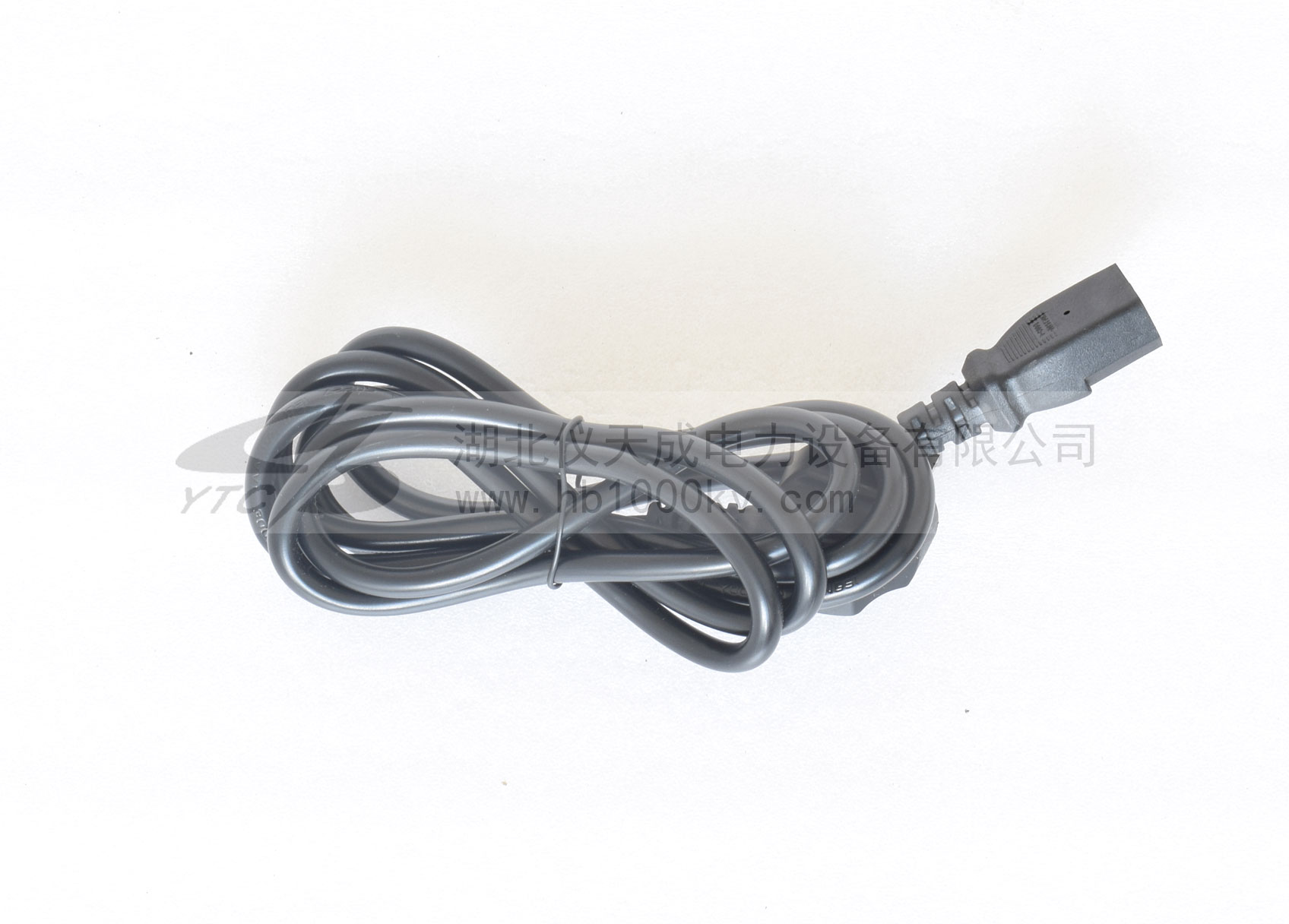

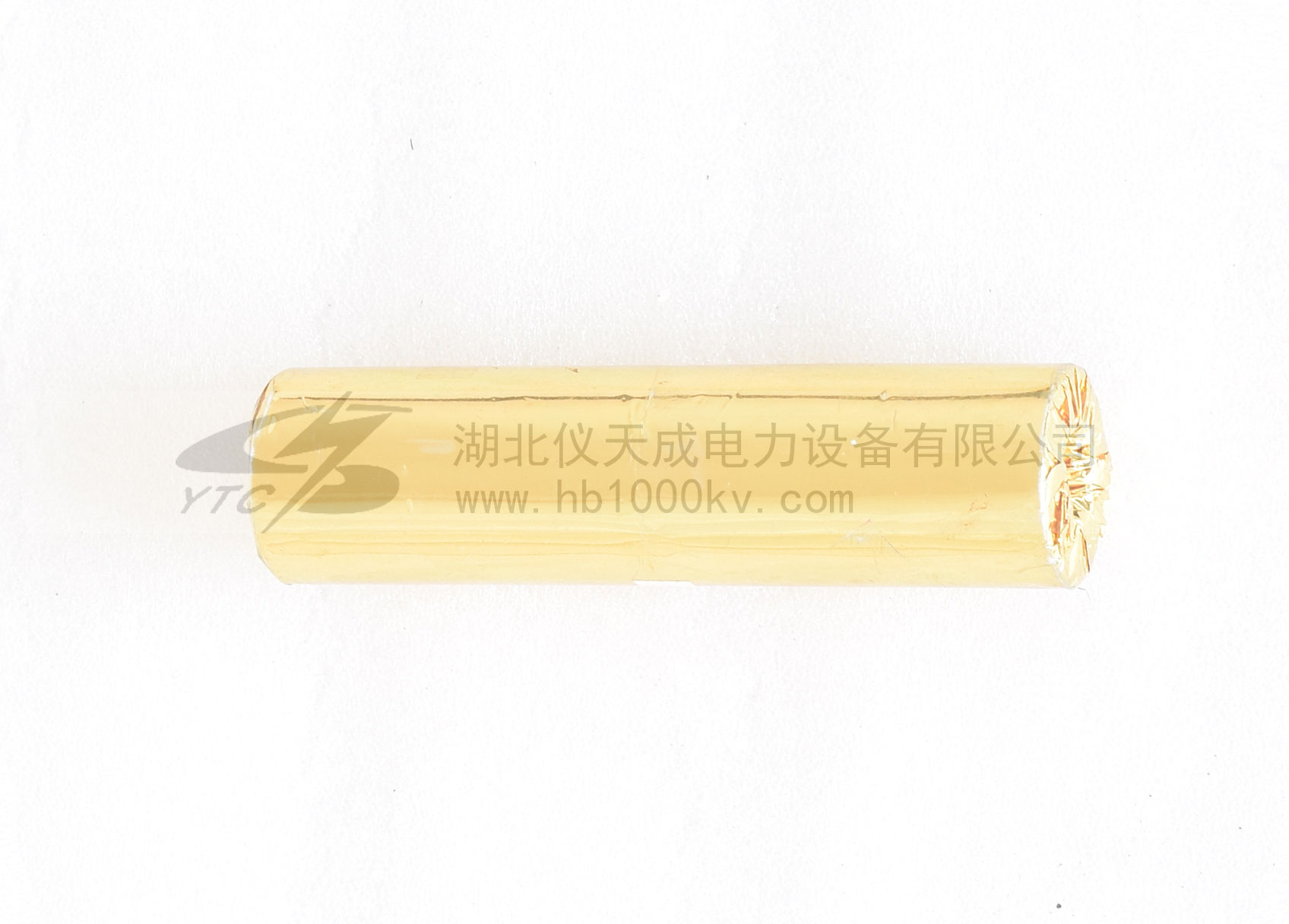

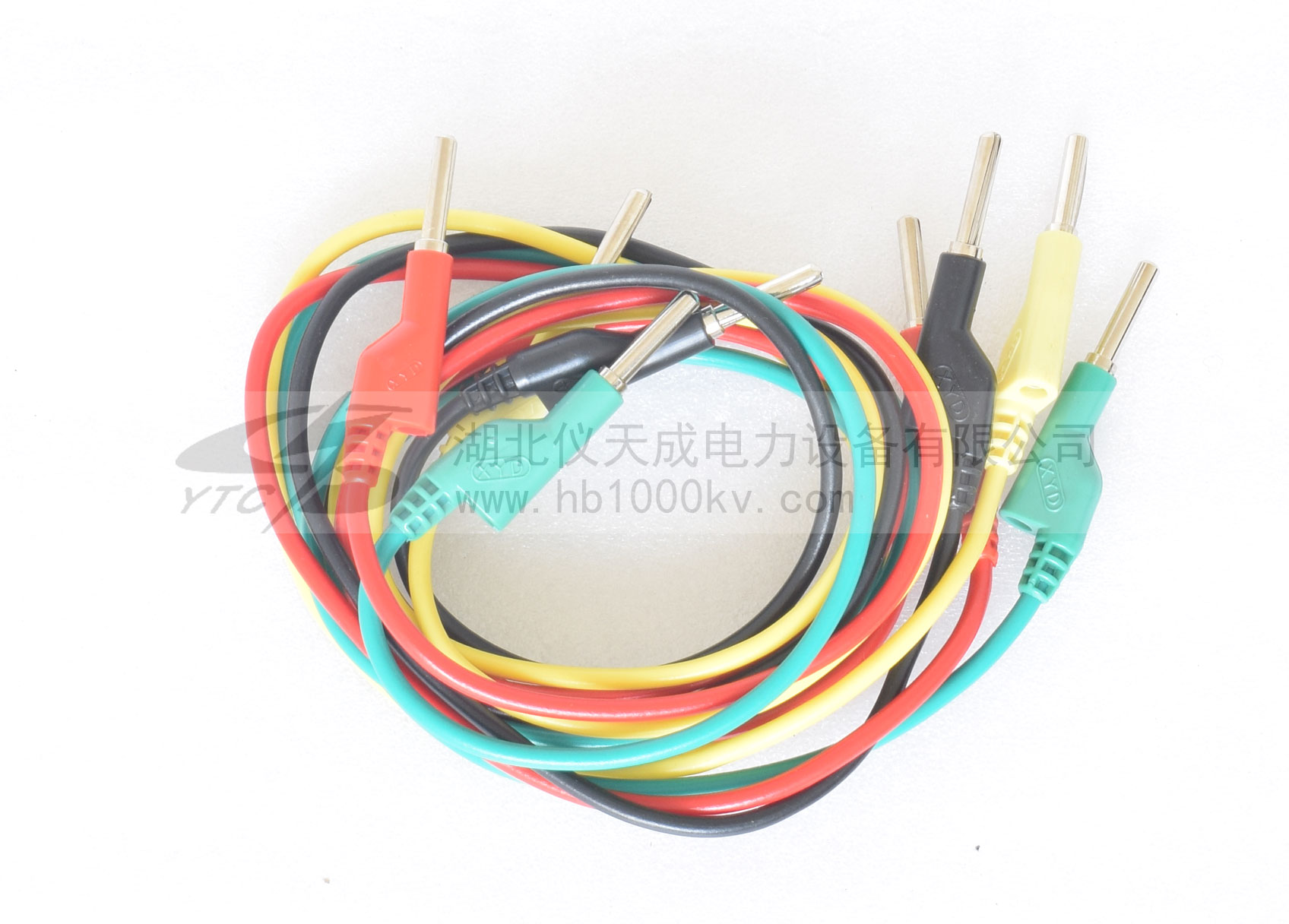

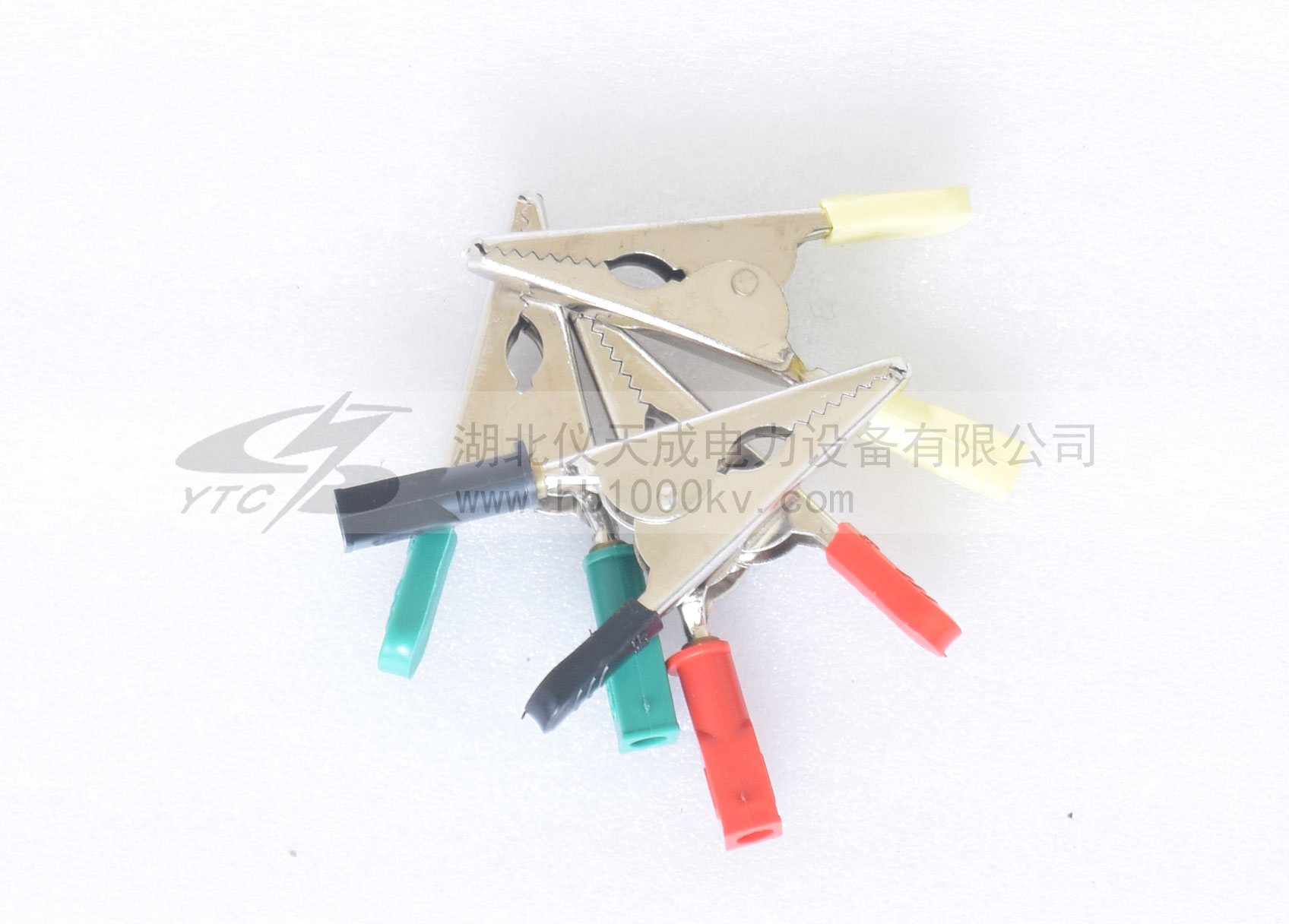

附件配件 ACCESSORIES ACCESSORIES

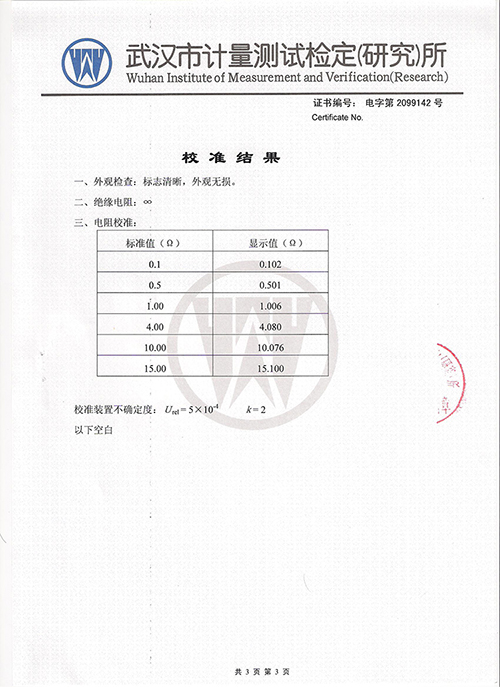

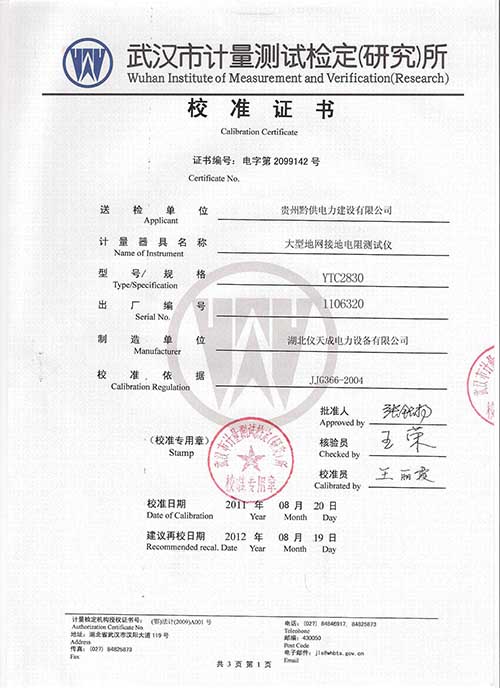

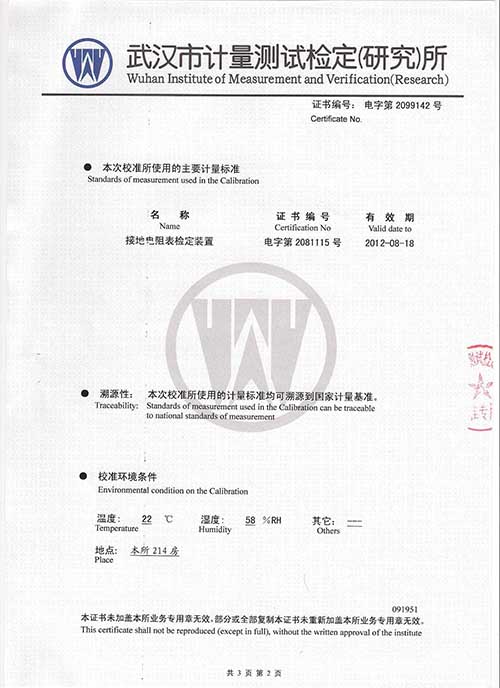

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
