電力工作者在實際的工作中，如果要對電力變壓器進行低電壓的短路阻抗的測量，就需要用到
變壓器短路阻抗測試儀，該裝置在電力行業的應用十分廣泛，主要用于各種電力變壓器的試驗，本文就來對此設備進行簡單的介紹。
國家電力公司發[2000]589號文件《預防電力生產重大事故二十五項重點要求》第15.2條規定:“電壓等級為110千伏及以上的變壓器出廠投產前，應進行低壓短路阻抗試驗或用頻響法進行繞組變形試驗，以保持原始記錄。”15.6規定:“變壓器在附近區域發生突然短路后，應采用頻響法進行低壓短路阻抗測試或繞組變形測試，并與原始記錄進行對比，判斷無故障后方可投入運行。”
低電壓短路阻抗測量是常規試驗項目中的基本建設項目，比較分析變壓器受到各種短路電流的沖擊治療前后測得的短路阻抗值，根據其變化影響大小，可以通過初步研究估計繞組變形發展程度。變壓器在短路電流沖擊后與最初作為測試的低電壓短路阻抗發生變化我們不應大于2％。

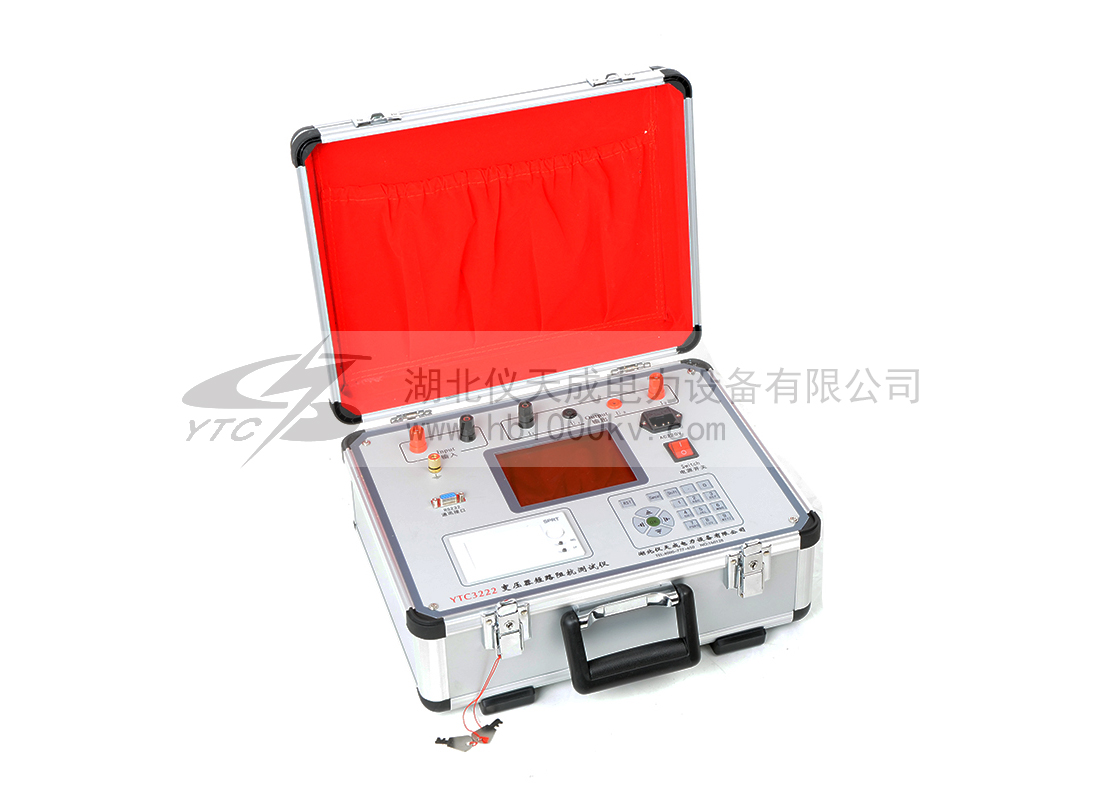

低壓短路阻抗試驗是檢測變壓器繞組在運行過程中受到短路電流沖擊或在運輸安裝過程中受到機械力沖擊后是否變形的最直接的方法。變壓器短路阻抗測試儀由我公司研制，用于35KV級及以上主變壓器低壓短路阻抗測量儀器的現場和實驗室條件。
儀器的主要特點：
1、這臺儀器體積小，重量輕。
2、儀器采用電壓電流同步交流采樣和信號數字處理技術，測量數據準確。
3、儀器采用單相測量方式。選擇變壓器接線后，三次測量后可自動計算出各相的短路阻抗。
4、儀器有低電流進行測試系統自動折算到額定電流功能，適合現場管理使用。
5、該儀器可以同時測量電壓、電流和功率。
6、該儀器內置非電源向下存儲器，用于長期存儲測量數據，并自帶打印機。
7、大屏幕液晶顯示，全中文菜單和操作提示，操作簡單直觀。液晶在陽光直射下可以清晰顯示。
變壓器短路阻抗測試儀是大家經常需要用到的高壓電力試驗設備，因此需要熟練掌握，在工作中才能事半功倍。
湖北儀天成電力設備有限公司
2020年2月19日
