接地線成組直流電阻測試儀如何使用呢?接地線成組直流電阻測試儀主要用來進行接地線成組的直流電阻值,具有測試速度快、精度高、復測性好等很多特點,一直是電力工作者經常需要使用到的設備,本文就以YTC317接地線成組直流電阻測試儀為例,來給大家簡單介紹接地線成組直流電阻測試儀應當如何正確使用。
正確連線:
每一對Ux和Ix端子(x代表輸出通道a,b,c,d,o)接一把測試鉗,夾到相應的接地線端子上
2端地線接A、O端
3端地線接A、B、O端
4端地線接A、B、C、O端
5端地線接A、B、C、D、O端
注意:Uo、Io端子為公共端(母頭)。
開始試驗:

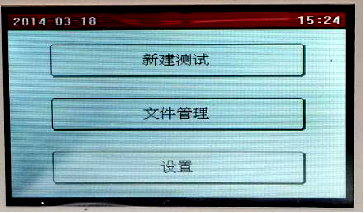

插上電源,打開電源開關,儀器進入初始界面。如下圖:
“新建測試”:開始測量一組新的接地線測量。
“文件管理”:管理歷史測量記錄,可以打印、刪除、導出以前的歷史記錄。
“設置”:設置日期時間。
測試

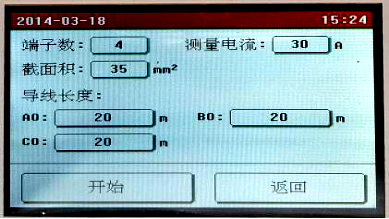

在主菜單頁面點擊“新建測試”,進入測量前的接地線參數設置,如下圖所示:
點擊需要修改的參數設置框設置參數,全部設置完成后點擊“開始”按鈕,儀器即按照設置的參數開始自動測量各端子的電阻值,并計算電阻率,自動判斷接地線是否合格。

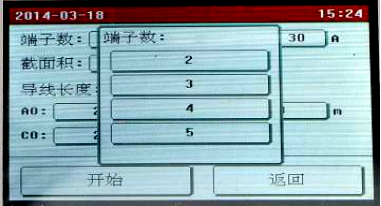

端子數設置如圖:

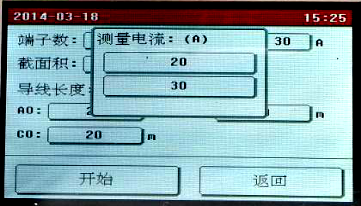

測量電流設置如圖:

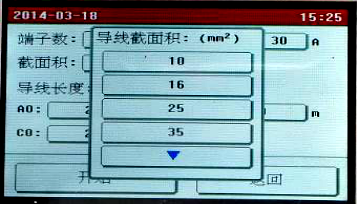

導線截面積設置如圖:
導線長度設置如圖:

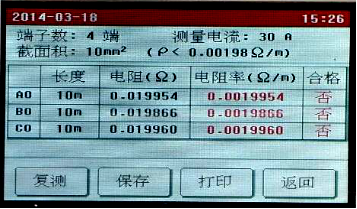

設置完成后,按“開始”鍵測試,測試過程如圖:
測試完成后如需重新測量一次可按“復測”鍵儀器可重復測量一次。

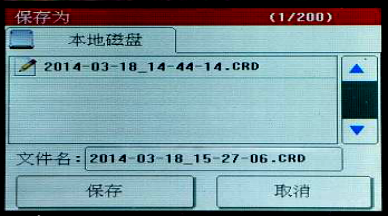

如需保存測量數據可按“保存“鍵進行數據保存。
如需打印測量數據可按“打印“鍵進行數據打印。
如需返回到主菜單可按“返回“鍵返回到主菜單,測試完畢。
以上即是YTC317接地線成組直流電阻測試儀的主要使用方法,不同的廠家生產的該類型設備使用過程基本相似,電力工作者在使用之前,需要先熟讀產品說明書并熟悉產品主要結構和各個按鍵的功能,嚴格按照說明書來進行試驗,以期達到儀器應該有的測試精度和效果。
