直流電阻測試儀如何測量低壓Rac、Rba、Rcb呢?直流電阻測試儀是電力行業經常需要使用到的儀器,主要用來進行變壓器直流電阻的測量,速度快、精度高是它的主要特點,如果是交直流兩用的直流電阻測試儀還可以測量低壓Rac、Rba、Rcb三項,本文就主要以YTC316-10直流電阻測試儀為例,來給大家簡單介紹直流電阻測試儀測量低壓Rac、Rba、Rcb的方法。

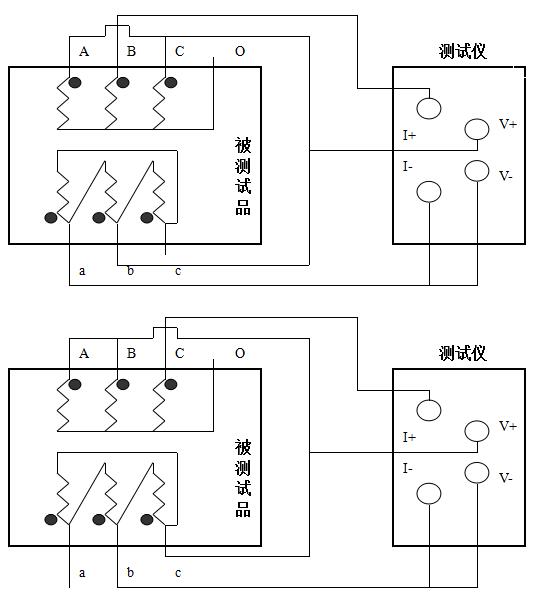

直流電阻測試儀測量低壓Rac、Rba、Rcb接線圖:
對于大容量的變壓器的低壓側測量時,如果在既有的情況下,直流電阻測試儀的大電流比較小,或者為了加快測量速度,可選擇助磁法測量。
開機頁面顯示如下圖:
按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間移動,按選擇鍵可選擇測試電流,選定測試電流后,按確認鍵可啟動測量。在上圖界面中光標不論在任何位置,按確認鍵均可啟動測量。
在上圖中,按循環鍵將光標移動到修改時鐘,如下圖:
按選擇鍵可進入時鐘修改和查詢界面,如下圖:
在上圖中,按循環鍵可將光標在各個日期數據之間移動,按選擇鍵減小數據,按確認鍵增加數據。
在開機頁面下將光標移動到查詢數據菜單,然后按選擇鍵進入數據查詢
當選好電流后,按下確認鍵開始測試。液晶顯示“正在充電”過幾秒鐘之后,顯示“正在測試”這時說明充電完畢,進入測試狀態,幾秒后,就會顯示所測阻值,如下圖。當選擇自動測試時,儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試。
測試完畢后,按“復位”鍵,儀器輸出電源斷開,同時放電,音響報警,液晶恢復初始狀態,放電音響結束后,請一定稍等10秒鐘左右,重新接線進行下次測量,或關斷電源后拆下測試線與電源線結束測量。
直流電阻測試儀屬于高壓電器設備,電力工程人員在使用之前應當先熟讀產品操作說明書,并嚴格按照說明書來進行使用,只有這樣才能達到儀器應該有的測試精度。
湖北儀天成電力設備有限公司
2018年7月30日
