高壓開關真空度測試儀的工作原理介紹

返回 打印 來源：儀天成電力  時間：2024/06/26  閱讀： 次
       電力規程方面對于高壓開關有過規定，即對于高壓開關的內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位必做試驗項目，其中規定了真空滅弧室內部氣體壓力應低于6.6×10-2Pa，通常我們會借助到高壓開關真空度測試儀來進行方面的檢測試驗，那么這款儀器的工作原理是怎樣的呢？下面給大家介紹一下。

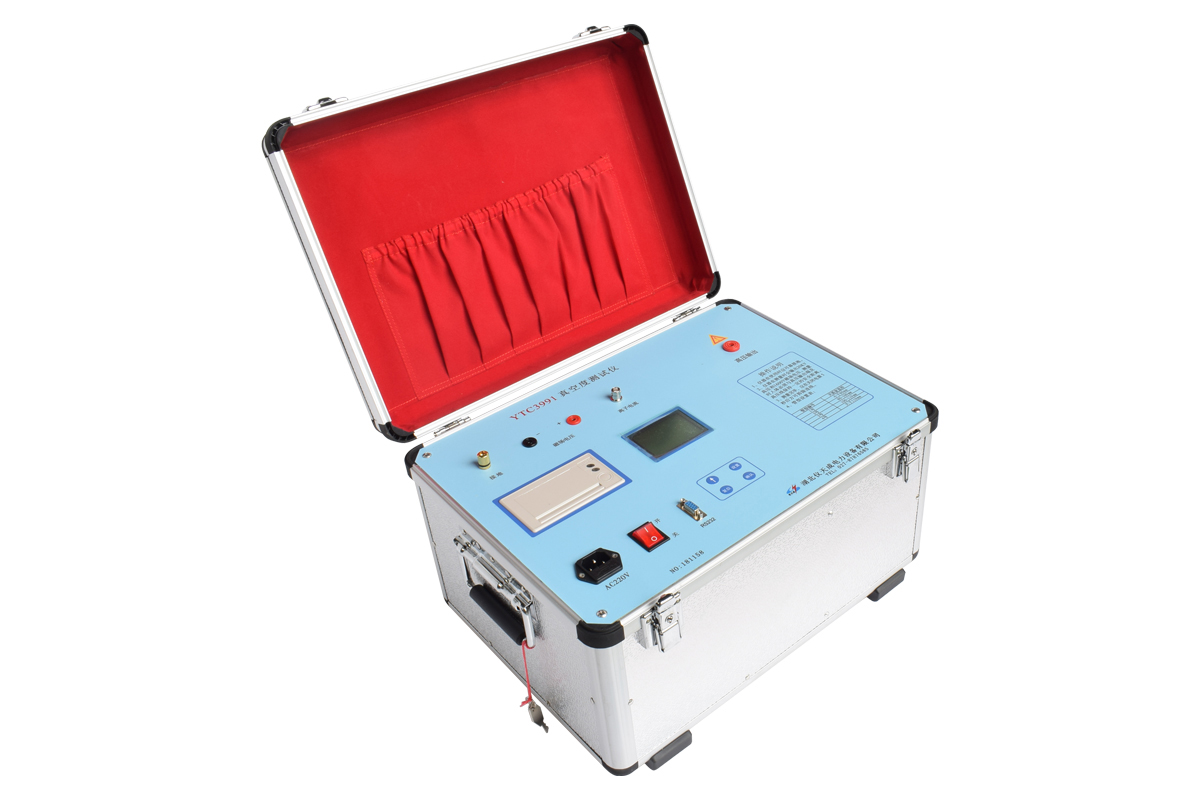

       真空度測試儀整機是由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流，該電流經取樣電阻 R 和預處理電路后輸入單片機，最后經運算由液晶顯示屏顯示測得的真空度值。該真空度測試儀具有測試精度更高，穩定性更好，智能化程度更高的特點，是新一代的更新產品，工作起來更為便捷。

       高壓開關真空度測量?jī)x是電力系統高壓開關檢測的重要儀器，知曉上述儀器的工作原理能夠讓我們實際操作時更為清楚結果是怎樣產生的。
湖北儀天成電力設備有限公司
2024年6月26日
