互感器是電力系統中重要的電力設備，其功能是傳遞電能和測量電力負荷?；ジ衅鞯慕橘|(zhì)損耗角正切值是衡量介質對電磁波能量損耗的指標，介質損耗角正切值越小，說明介質的能量損耗越小，傳輸效率越高。介質損耗角正切值可以更準確地評估互感器的性能，并提供合理的運行參數，那么我們?cè)卺槍?duì)于35KV及以上電壓等級的互感器介損角正切值測量時需要滿足哪些規定呢？今天小編就給大家簡單說一說。
電壓等級 35kV 及以上互感器的介質損耗角正切值 tanδ測量應符合如下規定：

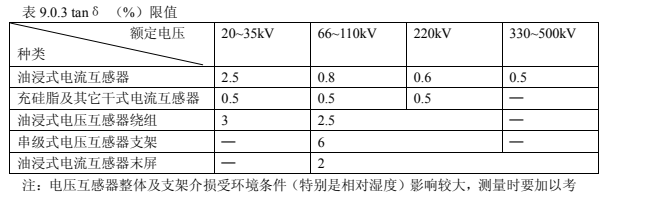

1.互感器的繞組 tanδ測量電壓應在 10kV 測量，tanδ不應大于表 9.0.3 中數據。當對絕緣有懷疑時，可采用高壓法進行試驗，在(0.5～1) Um√3 范圍內進行，tanδ變化量不應大于0.2% ，電容變化量不應大于0.5%；
2.末屏 tanδ測量電壓為 2kV。
注：本條主要適用于油浸式互感器。SF6 氣體絕緣和環氧樹脂絕緣結構互感器不適用，注硅脂等干式互感器可以參照?qǐng)?zhí)行。
為了降低能源損耗和提高系統的穩定性，需要合理選擇低損耗的介質和優化互感器的設計。通過提高互感器的介質損耗角正切值，對其定期做介損正切值的測量，可以有效地提高電力傳輸?shù)男?，減少能源浪費，實現節能和減排的目標。
湖北儀天成電力設備有限公司
2023年7月4日
