接地引下線導通測試儀,接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間,接地裝置的各部分及與各設備之間的電氣連接性,即直流電阻值,也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分,在電力設備的長時間運行過程中,連接處有可能因受潮等因素影響,出現節點銹蝕、甚至斷裂等現象,導致接地引下線與主接地網連接點電阻增大,從而不能滿足電力規程的要求,使設備在運行中存在不安全隱患,嚴重時會造成設備失地運行。
操作方法攻略:

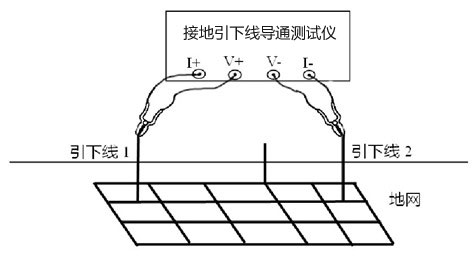

1.按上圖接線方法接線
儀器附帶兩根測試線,一根紅色50米的線在線盤上,在大的叉子接在紅色接線柱I+,小的叉子接在紅色接線柱U+,一根黑色5米的線上大的叉子接在黑色接線柱I-,小的叉子接在黑色接線柱U-。
2.先找出與地網聯接合格的引下線作為基準點。
3.使用儀器自配的兩根測量線(50米、5米)一端插入儀器接線座,帶有測試鉗的一端夾到基準點和被測點(其中黑色測試線夾在基準點,紅色測試線夾在各個被測試點上)。
4.為了使測出數據的正確性,請盡量處理好被測點的接觸面的干凈。
5.接線檢查確認無誤后,接入220V交流電,合上電源開關,儀器進入開機狀態。按“測量”鍵后即開始測試,屏幕中間的顯示區顯示測量的電阻值即為導通電阻值,單位為mΩ。
測試結果是否正常請參考下表:
導通電阻值: 150mΩ 500mΩ 1Ω
狀態: 良好 異常 嚴重異常
6.彈起“測量” 鍵,設備測試結束,關掉電源,將測試線夾收好,放入附件包內。
以上為YTC2886
接地引下線導通測試儀的操作攻略。
