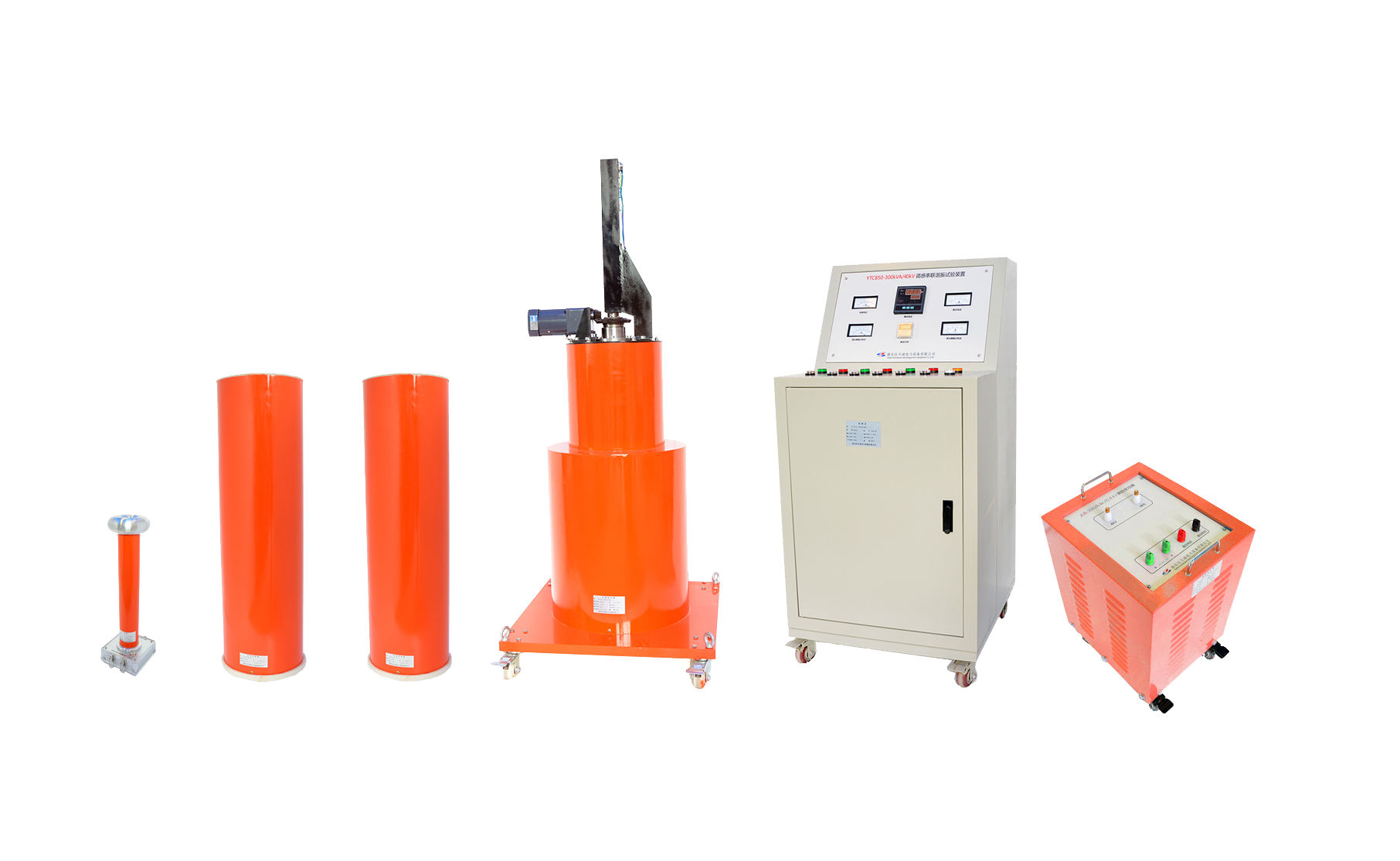

• YTC851系列CVT串聯諧振檢驗用升壓裝置
    YTC851北京CVT串聯諧振檢驗用升壓裝置
            我公司開發的全自動CVT串聯諧振升壓試驗裝置，該裝置調諧、分段升壓全部按照設定的程序自動完成，大大降低了現場操作的難度，即使是沒有任何經驗的試驗人員，也可以順利完成效驗工作中的升壓過程。裝置分為一體式和分體式兩種，分別適用于車載、試驗室內及現場使用。
     - 采用金屬渦輪傳動結構，調節自如且耐磨損；
     - 全自動分階段升壓，配套效驗儀分階段升壓計時；
     -顯示低壓電壓、低壓電流、高壓電壓、分階段%比電壓及計時；
     -具備接線檢查、電容測試、資料查詢等菜單功能
    提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
    產品圖集 操作手冊 產品視頻
    產品簡介 PRODUCT INTRODUCTION

    主要技術特點：

    具備接線檢查功能：可以自動檢測回路接線是否正確；
    具備回路電容量測試功能：能夠測試回路總電容量；
    全自動升壓功能：自動調諧，自動分段升壓，自動二次微調諧；
    可調電抗器的設計采用鐵芯式結構，漆包導線繞組，干式硅膠澆注，電抗器采用玻璃絲纏繞
    絕緣筒外殼，具有足夠的電氣機械強度、必要的散熱能力，電抗器外殼自帶可移動剎車底座，方便現場操作。
    可調電抗器采用渦輪減速電機調節鐵芯間隙，以改變其電感量。
    可調電抗器鐵芯電動無極調節，使用戶快捷的找到諧振點。
    可調電抗器采用特殊調節結構，大大降低了調感式結構固有噪音。


    產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、CVT諧振、CVT檢驗用諧振升壓裝置

    設備技術性能：

    輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。
    需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。
    當試品發生擊穿，回路失諧,電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。
    本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，
    電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。
    電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于65K。
    調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。
     電抗器操作系統的連接為軟連接，具有一定的調節范圍。
    勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min，不發生閃絡、擊穿。
    產品特征 PRODUCT FEATURES
    技術參數 TECHNICAL PARAMETERS

    YTC851(C)全自動CVT諧振升壓裝置產品介紹：基本技術參數
    型號 額定容量 （KVA）  輸入電源
    （V）    		 額定電壓
    （kV）    		 額定電流
    （A）    		 工作頻率
    （Hz）    		 波形畸變率 工作時間 溫 升 品質因素 測量精度
    110kV CVT諧振升壓裝置諧振升壓裝置 40 220/380 80 0.5 50 輸出電波形畸變率
    ≤1%
         		 額定負載下允許連續15min
    過壓1.1倍1分鐘
         		 額定負載下連續運行15min后溫≤65K

         		 裝置自身Q≥15(f=50Hz)
         		 系統有效值1.5級
    220kV CVT諧振升壓裝置諧振升壓裝置 80 220/380 160 0.5
    500kV CVT諧振升壓裝置諧振升壓裝置 360 380 360 1
    1000kV CVT諧振升壓裝置諧振升    1050壓裝置 1050 380 700 1.5
    一體式可調電抗器技術參數
    項目 技術參數
    額定工作電壓 160kV-700kV
    額定工作電流 0.5A、1A、1.5A
    額定電感量范圍 480-1050H
    額定調節間隙范圍 0-140mm
    連續工作時間 15min
    溫    升 小于60度
    工作頻率 50Hz
    可調電抗器尺寸 Ф500*1500mm

    分體式可調電抗器技術參數
    項目 技術參數
    額定容量 20kVA
    額定電壓 40kV
    額定電流 0.5A
    品質因素 Q≥16
    額定電感量范圍 252H±20%
    連續工作時間 15min
    可調電抗器尺寸 Ф280*600mm
    重    量 約60kg/節
    分體式固定電抗器技術參數
    項目 技術參數
    額定容量 20kVA
    額定電壓 40kV
    額定電流 0.5A
    品質因素 Q≥16
    電感量 232H
    連續工作時間 15min
    可調電抗器尺寸 Ф280*335mm
    重    量 約35kg/節
    控制箱技術參數：
    項目 技術參數
    額定輸出容量 5kVA-60kVA
    工作電源 220/380V±10%V  工頻
    輸出電壓 0 - 250V/400V
    額定輸出電流 25A-150A
    運行時間 額定容量下連續15min
    溫升 額定容量下連續運行15min元器件最高溫≤65K
    噪聲水平 ≤50dB
    重  量 約12kg
    更多詳細CVT串聯諧振技術參數，請下載說明書閱讀
